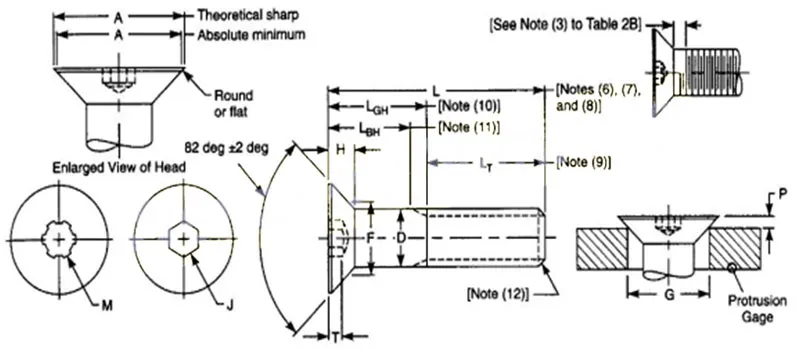

ASME B18.3 Hexagon Socket Flat Head Cap Screws

Nominal Size or Basic Screw Diameter		Body Diameter, D		Head Diameter, A		Head Height, H	Hexagon Socket Size	Key Engagement, T
Nominal Size or Basic Screw Diameter		Max	Min	Theo. Sharp Max	Abs Min	Ref	Nom	Min
0	0.0600	0.0600	0.0568	0.138	0.117	0.044	0.035	0.025
1	0.0730	0.0730	0.0695	0.168	0.143	0.054	0.050	0.031
2	0.0860	0.0860	0.0822	0.197	0.168	0.064	0.050	0.038
3	0.0990	0.0990	0.0949	0.226	0.193	0.073	1/16	0.044
4	0.1120	0.1120	0.1075	0.255	0.218	0.083	1/16	0.055
5	0.1250	0.1250	0.1202	0.281	0.240	0.090	5/64	0.061
6	0.1380	0.1380	0.1329	0.307	0.263	0.097	5/64	0.066
8	0.1640	0.1640	0.1585	0.359	0.311	0.112	3/32	0.076
10	0.1900	0.1900	0.1840	0.411	0.359	0.127	1/8	0.087
1/4	0.2500	0.2500	0.2435	0.531	0.480	0.161	5/32	0.111
5/16	0.3125	0.3125	0.3053	0.656	0.600	0.198	3/16	0.135
3/8	0.3750	0.3750	0.3678	0.781	0.720	0.234	7/32	0.159
7/16	0.4375	0.4375	0.4294	0.844	0.781	0.234	1/4	0.159
1/2	0.5000	0.5000	0.4919	0.938	0.872	0.251	5/16	0.172
5/8	0.6250	0.6250	0.6163	1.188	1.112	0.324	3/8	0.220
3/4	0.7500	0.7500	0.7406	1.438	1.355	0.396	1/2	0.220
7/8	0.8750	0.8750	0.8647	1.688	1.604	0.468	9/16	0.248
1	1.0000	1.0000	0.9886	1.938	1.841	0.540	5/8	0.297
1 1/8	1.1250	1.1250	1.1086	2.188	2.079	0.611	3/4	0.325
1 1/4	1.2500	1.2500	1.2336	2.438	2.316	0.683	7/8	0.358
1 3/8	1.3750	1.3750	1.3568	2.688	2.553	0.755	7/8	0.402
1 1/2	1.5000	1.5000	1.4818	2.938	2.791	0.827	1	0.435
